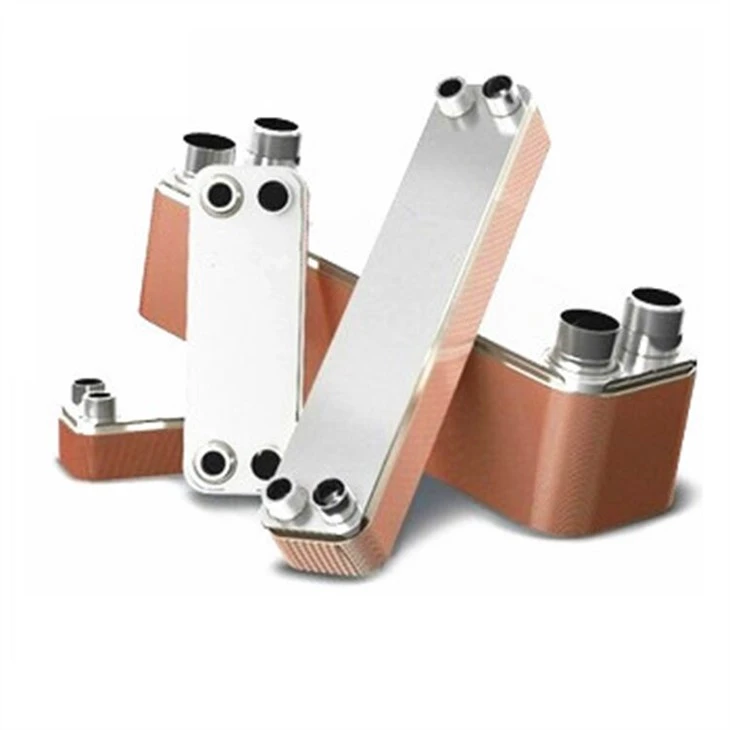

Nickle Brazed Plate výmenník tepla

Spájkovaný doskový výmenník tepla s rôznym materiálom môže byť použitý v rôznych aplikáciách

Spájkovaný doskový výmenník tepla sa úspešne vypáli ohrievaním medených plechov rozptýlených špeciálnymi vlnitými plechmi z nehrdzavejúcej ocele vo vákuovej peci.

Je to meď spájkovaný doskový výmenník tepla. Materiál dosky je z nehrdzavejúcej ocele 316 a materiál rozhrania je tiež z nehrdzavejúcej ocele. Jeho spájkujúcim materiálom je meď. Najnižšia konštrukčná teplota dosahuje mínus 160 stupňov Celzia, najvyššia konštrukcia Teplota môže dosiahnuť 225 stupňov Celzia a jej konštrukčný tlak je 3,0 MPa.

Model	EX14	EX20	EX18	EX26
Šírka A (mm)	76	76	94	108
Výška B (mm)	206	318	210	310
Dĺžka E (mm)	9+2,3n	9+2,2n	9+2,3n	10+2,3n
Horizontálna vzdialenosť portu C (mm)	42	42	52	50
Vertikálna distace D (mm)	172	282	167	250
Maximálny tlak [Mpa]	3	3	1	3/4.5
Maximálny prietok [M3/h]	3.6	3.6	3.6	8.1
Hmotnosť[kg]	0,6+0,06n	1,0+0,08n	1,0+0,07n	1,3+0,12n

Model	EX26C	EX50	EX95	EX120	EX180	EX190	EX200	EX600	EX25E	EX50E	EX60E
Šírka A (mm)	124	108	188	246	254	307	321	435	91	107	120
Výška B (mm)	304	525	616	528	847	696	738	1410	323	527	528
Dĺžka E (mm)	13+2,3n	10+2,35n	11+2,35n	13+2,36n	13+2,36n	13+2,75n	13+2,7n	22+2,78n	9+1,6n	10+2,35n	8+2,3n
Horizontálna vzdialenosť portu C (mm)	70	50	92	174	160	179	188	220	39	50	63
Vertikálna distace D (mm)	250	466	519	456	750	567	603	1190	268	466	470
Maximálny tlak [Mpa]	3	3/4.5	3/4.5	3	3	3	2.1	1.5	4.5	4.5	4.5
Maximálny prietok [M3/h]	8.1	12.7	39	42	42	100	100	300	0.028(n-2)	0,047(n-2)	0.052(n-2)
Hmotnosť[kg]	2,2+0,16n	2,6+0,19n	7,8+0,36n	7,2+0,52n	10+0,52n	12,5+0,72n	13+0,75n	31,8+1,73n	1+0,09n	2,6+0,19n	2,4+0,19n

Model	JX100E	EX100	EX210
Šírka A (mm)	250	248	322
Výška B (mm)	498	495	739
Dĺžka G (mm)	10+2,15n	10+2,15n	13+2,55n
Nahor horizontálna vzdialenosť portu C (mm)	159	157	205.2
Nízka horizontálna vzdialenosť portu D	166	168	224
Vzdialenosť vertikálneho portu plynu E (mm)	369	405	631
Vodná vertikálna vzdialenosť portu F (mm)	369	405	568
Maximálny tlak [Mpa]	4.5	3/4.5	3/4.5
Maximálny prietok [M3/h]	0,08(n-2)	42	100
Hmotnosť [kg]	6,5+0,37n	6,5+0,37n	13+0,78n

Výhody spájkovaného dosiek výmenníka tepla:

1. Nízka hmotnosť: Za rovnakých pracovných podmienok je jeho objem 0,2 - 0,3-násobok objemu typu plášťa a trubice.

2. Kompaktná štruktúra a malý objem: Vnútro je navrhnuté s tenkými doskami, koeficient prenosu tepla je veľmi vysoký a stagnácia kvapaliny je tiež malá.

3. Malá spotreba vody: Vďaka vysokému koeficientu prenosu tepla a vyššej účinnosti prenosu tepla ako iné výmenníky tepla je spotreba vody nižšia ako u iných výmenníkov tepla. Za rovnakých pracovných podmienok potrebuje iba výmenníky tepla v škrupinách a rúrkach. 1/3 vody.

4. Dlhodobá životnosť: Nevyžaduje použitie tesnení, znižuje výskyt problémov s koróziou a vydrží vysokú teplotu a vysoký tlak.

5. Nízky koeficient znečistenia: Môže znížiť tvorbu znečistenia kvôli vysokým turbulenciám, ktoré môžu byť generované vo vnútri, takže je možné znížiť počet údržby.

6. Vysoká kvalita a vysoká kvalita: Roky vývojových technológií a zlepšení spôsobili, že funguje čoraz stabilnejšie a dizajn je presnejší, vďaka čomu je široko používaný.
